Description

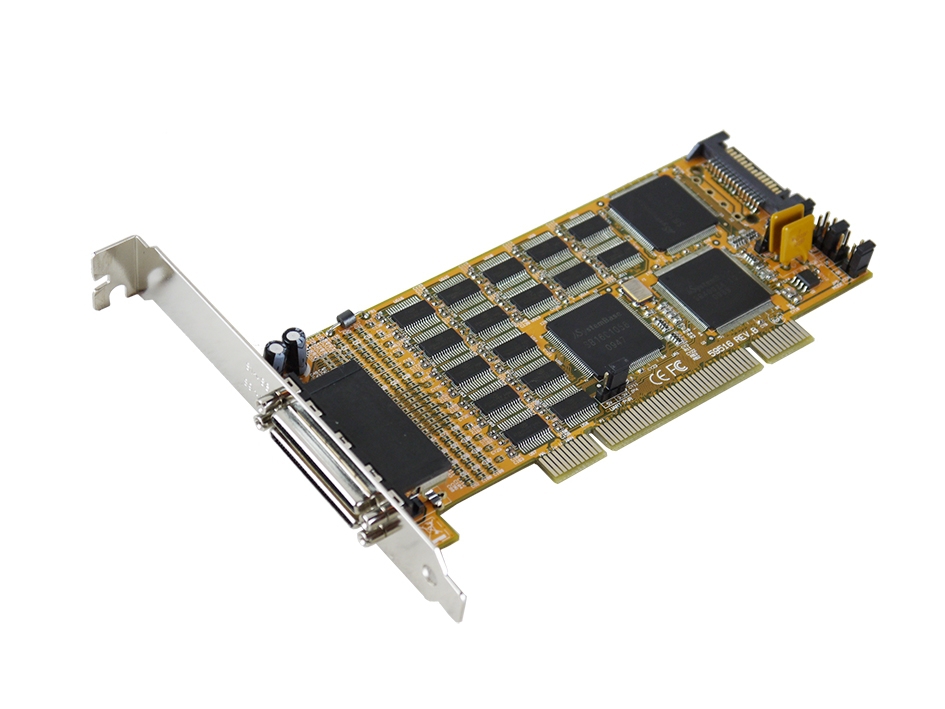

La scheda I/O PCI EX-41016-2WO fornisce sedici uscite seriali RS-232 High Performance UART 16C1050. È stato sviluppato per estendere sedici porte seriali aggiuntive per PC, piccole workstation o server tramite il bus PCI o PCI-X. La scheda è completamente compatibile plug-and-play e supporta Linux e SCO-Unix. L’EX-41016-2WO può anche essere installato in un case per computer a basso profilo con un’altezza massima di 8 cm. Inoltre, +5V o +12V sul pin 9 dei connettori seriali è configurabile per un sistema POS (Power over System). L’EX-41016-2WO viene fornito senza cavo. L’EX-OPTC68-9 (cavo Octopus) o l’EX-OPTB68-9 (scatola metallica) devono essere ordinati separatamente.

• Interfaccia: RS232 V.24
• Buffer FIFO: 16C1050 con 256Byte
• protezione ESD iec1000-4-2 ±15kV per I/O RS232
• Gli indirizzi I/O e gli interrupt sono assegnati dal BIOS di sistema, IRQ Sharing
• Bit di dati: 5, 6, 7, 8 / Bit di stop: 1, 1.5, 2
• Parità: nessuna, pari, dispari, spazio, segno
• Segnali: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Controllo di flusso RTS/CTS, XON/XOFF
• Supporta schede madri da 5 V e 3,3 V
• +5V o +12V regolabile al pin 9 di tutti i 16 connettori
• Chipset: SystemBase 16C1054PCI

Dati Tecnici: ex-41016-2wo Manuale GB-DE_ex-41016-2wo Driver_io_systembase
