Description

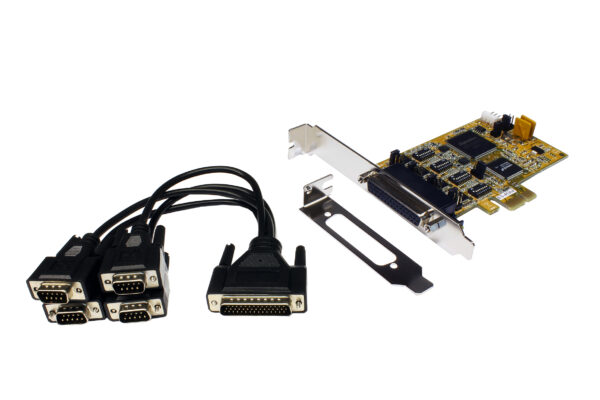

La scheda I/O PCI EX-45364 fornisce quattro porte seriali RS-232, 422 e 485 compatibili UART di tipo 16C1050 ad alte prestazioni. Tramite ciascuna porta è possibile selezionare il tipo di interfaccia indipendente. È progettato per PC, thin client o server per fornire un’espansione istantanea della porta COM tramite il bus PCIe. La scheda è completamente compatibile con Plug-and-Play PCIe e non ci sono problemi di configurazione dell’indirizzo IRQ e I/O. L’EX-45364 supporta il ricetrasmettitore automatico RS-485 e gira intorno grazie all’hardware esclusivo ATTA (TM). Fornisce + 5V e + 12V tramite il pin 9 dal connettore maschio per un sistema POS (Power over System). Inoltre è inclusa una staffa Low Profile per case del computer di piccole dimensioni.

• Interfaccia: 4 x RS-232 V.24, RS-422/485 – Selezione modalità indipendente
• Buffer FIFO: 16C1050 con 256 byte
• Indirizzi I / O e interrupt: impostazione dal BIOS di sistema con condivisione IRQ
• Bit di dati: 5, 6, 7, 8 / bit di stop: 1, 1,5, 2
• Parity: None, even, odd, space, mark
• Segnale RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Signal RS-422/485
•       – RS-422 Draht (TXD+/-, RXD+/-) (Fullduplex)
•       – RS-485 – 4 Draht (TXD+/-, RXD+/-) (Fullduplex)
•       – RS-485 – 2 Draht (Data+/-, Data+/-) (Halfduplex)
• Supporta il trasmettitore automatico ATTATM
• Terminator RS-422/485 120 Ohm può essere abilitato e disabilitato
• Cavo esterno con 2×9 pin maschio
• Chip-Set: SB16C1054PCI

Dati Tecnici: ex_45364 Manuale GB-DE _ex-45364 Driver_io_systembase
