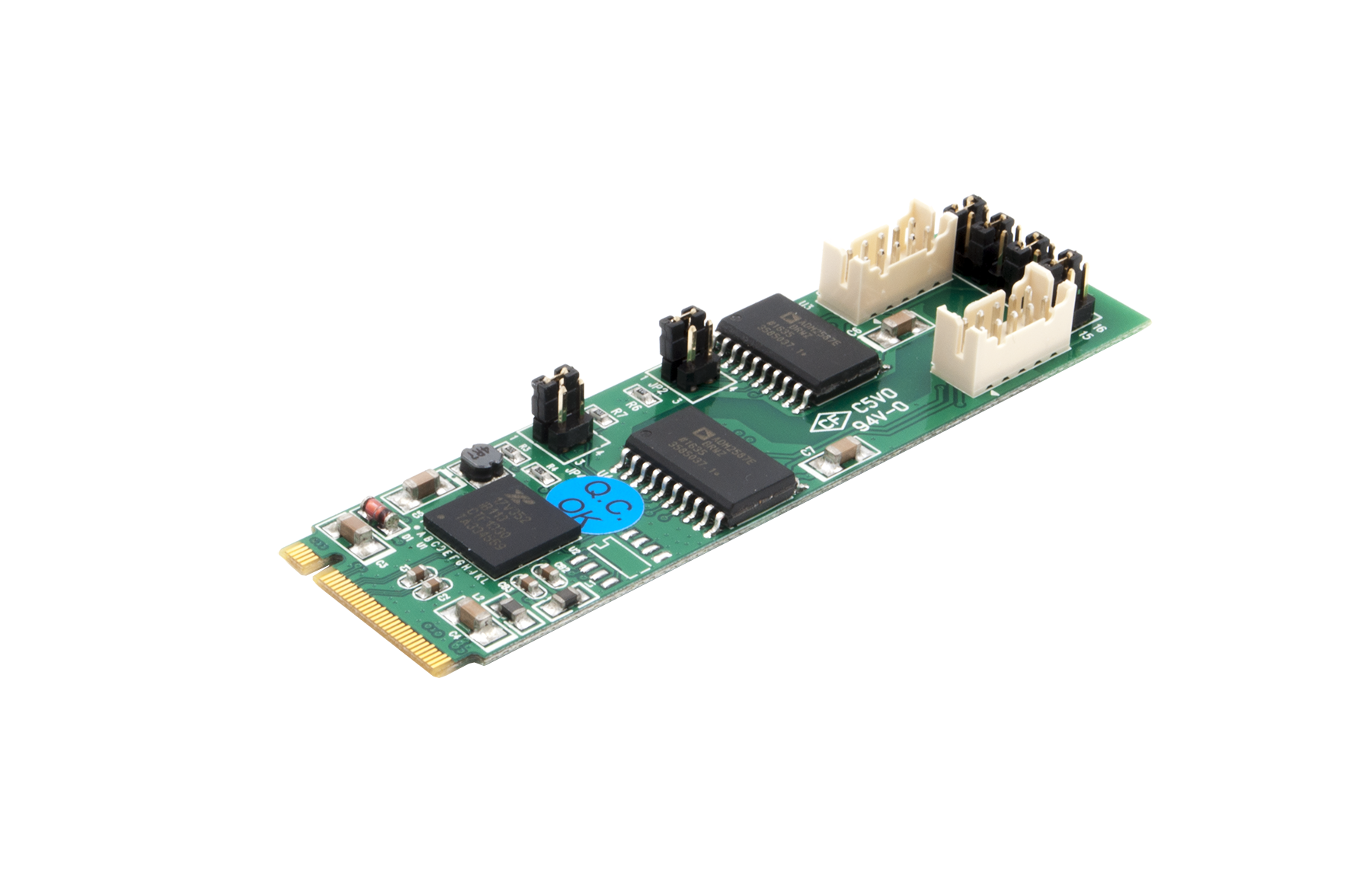

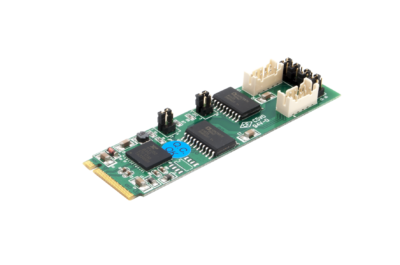

La scheda EX-48210I RS-422/485 M.2 è una scheda di espansione interna con isolamento ottico da 2,5 KV per PC compatti, schede madri, notebook e uso industriale. Al posto dell’interfaccia mSATA, il bus M.2 è stato sviluppato e utilizzato con il nome di Next Generation Form Factor (NGFF). L’EX-48210I supporta due uscite seriali RS-422 e 485 UART 16C550 ad alte prestazioni. È progettato per aggiungere altre due porte seriali sul bus M.2 (NGFF). L’EX-48210I viene fornito con due cavi a nastro con connettori a 9 pin per il collegamento all’alloggiamento del dispositivo.

• Interfaccia: RS-422 e 485
• Connettore M.2 NGFF (tasto A)
• Compatibile con PCI Express 2.0 Gen 1
• Isolamento ottico 2.5KV
• Protezione ESD IEC1000-4-2 ±15kV per I/O RS232
• Buffer FIFO: 16C550 con 256Byte
• Indirizzi di I/O e interrupt: assegnati dal sistema operativo
• Bit di dati: 5, 6, 7 e 8 / Bit di stop: 1, 1,5, 2
• Parità: nessuna, pari, dispari, spazio, segno
• Controllo del flusso: RTS/CTS, XON/XOFF
• Segnali:
  • RS-422 – 4 fili: (TXD+/-, RXD+/-) (fullduplex)
  • RS-485 – 4 fili: (TXD+/-, RXD+/-) (fullduplex)
  • RS-485 – 2 fili: (dati, dati+) (halfduplex)
• Chipset: Exar 17V352

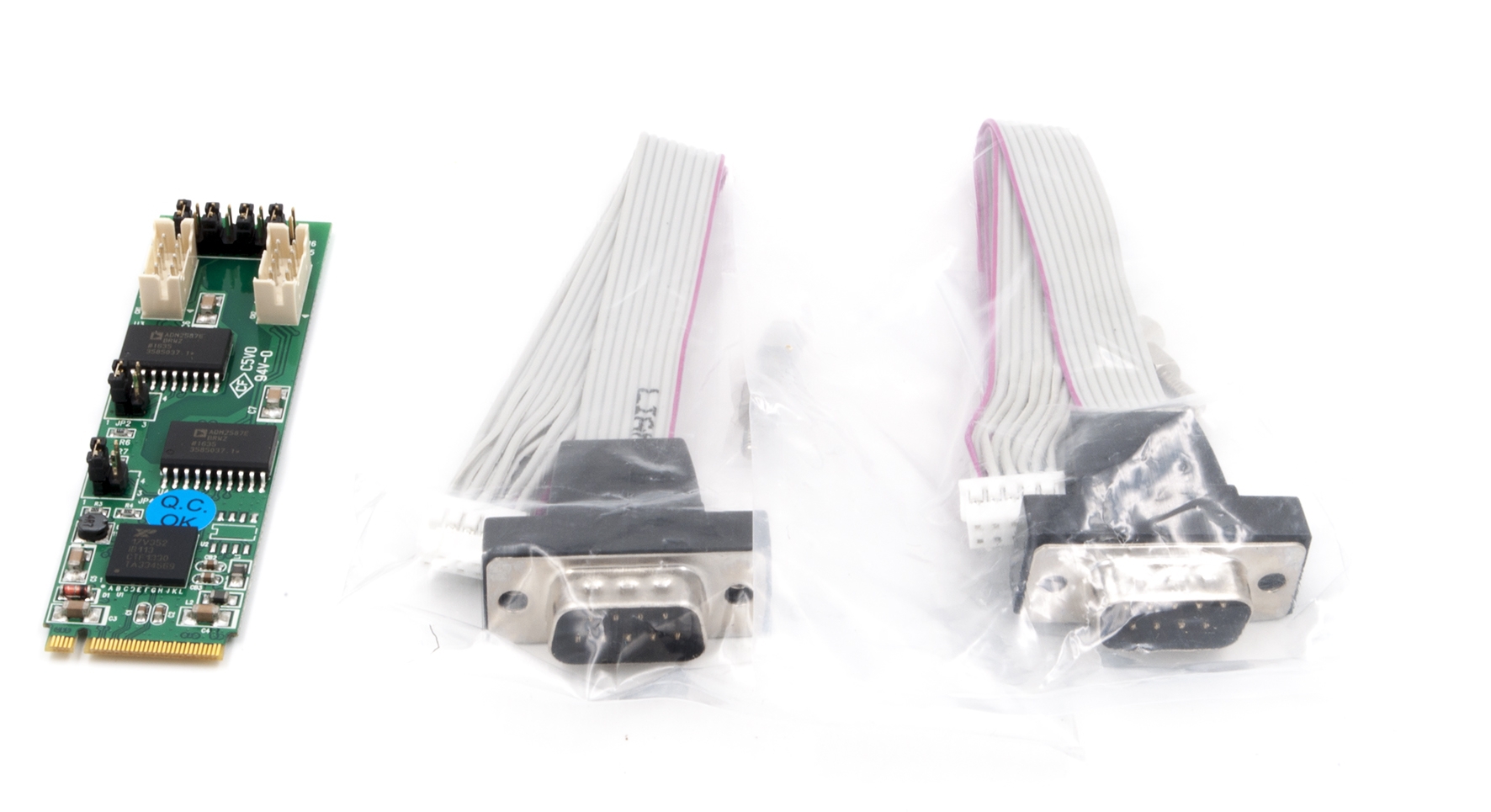

Confezione:  EX-48210I, cavo a 2 slot, CD driver, manuale
